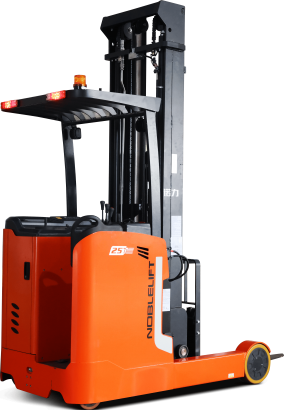

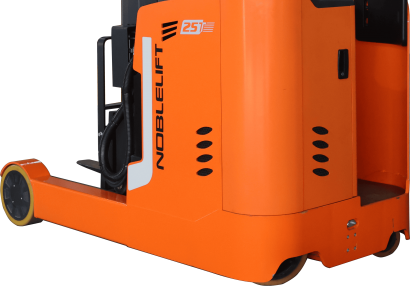

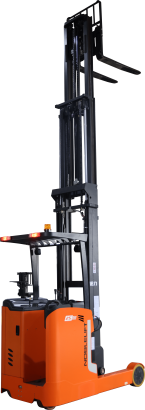

RT15ST2, RT20ST2, RT25ST2
до мм.
до кг.
Особенности
Преимущества
|
Основные параметры |
1.2 |
Модель |
RT15ST2 |
RT20ST2 |
RT25ST2 |
|
|
1.3 |
Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый |
Электрический (аккумулятор) |
Электрический (аккумулятор) |
Электрический (аккумулятор) |
||
|
1.4 |
Положение оператора |
Стоя |
Стоя |
Стоя |
||
|
1.5 |
Грузоподъемность |
Q (кг) |
1500 |
2000 |
2500 |
|
|
1.6 |
Центр загрузки |
c (мм) |
500 |
500 |
500 |
|
|
1.8 |
Расстояние от центра оси до вил |
x (мм) |
360/200 |
396/184 |
482/190 |
|
|
1.9 |
Колесная база |
y (мм) |
1400 |
1500 |
1650 |
|
|
Массы |
2.1 |
Масса |
кг |
3200 |
3280 |
3500 |
|
Колеса, ходовая часть |
3.1 |
Тип колес |
Полиуретан (PU) |
Полиуретан (PU) |
Полиуретан (PU) |
|
|
3.2 |
Размер передних (ведущих) колес |
Ø343×140 |
Ø343×140 |
Ø343×140 |
||
|
3.3 |
Размер задних колес |
Ø285×110 |
Ø285×110 |
Ø285×110 |
||
|
3.5 |
Количество колес спереди/сзади (х-ведущие) |
2/1x+2 |
2/1x+2 |
2/1x+2 |
||
|
3.7 |
Колея задних колес |
b11 (мм) |
990 |
990 |
990 |
|
|
Размеры |
4.1 |
Наклон мачты/каретки вил вперед/назад |
α/β (º) |
4/-2 |
4/-2 |
4/-2 |
|
4.2 |
Габаритная высота (min) |
h1 (мм) |
3068 |
3068 |
3068 |
|
|
4.3 |
Свободный подъем |
h2 (мм) |
2397 |
2397 |
2397 |
|
|
4.4 |
Высота подъема |
h3 (мм) |
7000 |
7000 |
7000 |
|
|
4.5 |
Габаритная высота (max) |
h4 (мм) |
7910 |
7910 |
7910 |
|
|
4.7 |
Высота по защитному ограждению (кабине) |
h6 (мм) |
2260 |
2260 |
2260 |
|
|
4.8 |
Высота сиденья |
h7 (мм) |
310 |
310 |
310 |
|
|
4.10 |
Высота опорных консолей |
h8 (мм) |
275 |
275 |
275 |
|
|
4.15 |
Высота вил в нижнем положении |
h13 (мм) |
40 |
40 |
40 |
|
|
4.19 |
Общая длина |
l1 (мм) |
2340 |
2410 |
2470 |
|
|
4.20 |
Длина до фронта вил |
l2 (мм) |
1270 |
1340 |
1400 |
|
|
4.21 |
Общая ширина |
b1 (мм) |
1100 |
1100 |
1100 |
|
|
4.22 |
Размеры вил |
s/e/l (мм) |
35/100/1070 |
35/100/1070 |
35/100/1070 |
|
|
4.23 |
Класс каретки вил ISO 2328, тип A, B |
2/ A |
2/ A |
2/ A |
||
|
4.25 |
Ширина установки вил |
b5 (мм) |
220-730 |
250-730 |
250-730 |
|
|
4.26 |
Расстояние между опорными консолями |
b4 (мм) |
762 |
762 |
762 |
|
|
4.28 |
Ход мачты (выдвижение) |
l4 (мм) |
560 |
580 |
688 |
|
|
4.31 |
Дорожный просвет под мачтой |
m1 (мм) |
90 |
90 |
90 |
|
|
4.32 |
Дорожный просвет в центре базы |
m2 (мм) |
75 |
75 |
75 |
|
|
4.33 |
Ширина прохода с паллетой 1000×1200 |
Ast (мм) |
2760 |
2830 |
2920 |
|
|
4.34 |
Ширина прохода с паллетой 800×1200 |
Ast (мм) |
2820 |
2880 |
2950 |
|
|
4.35 |
Радиус разворота |
Wa (мм) |
1685 |
1770 |
1885 |
|
|
4.37 |
Длина по опорным консолям |
l7 (мм) |
1775 |
1875 |
2058 |
|
|
Характеристики |
5.1 |
Скорость движения (с грузом/ без груза) |
км/ч |
9,5/9,5 |
9,5/9,5 |
9,5/9,5 |
|
5.2 |
Скорость подъема (с грузом/ без груза) |
мм/с |
280/350 |
260/350 |
240/350 |
|
|
5.3 |
Скорость движения вил вниз (с грузом/ без груза) |
мм/с |
350/350 |
350/350 |
350/350 |
|
|
5.4 |
Скорость выдвижения мачты (с грузом/ без груза) |
м/с |
0,1/0,1 |
0,1/0,1 |
0,1/0,1 |
|
|
5.8 |
Преодолимый уклон max (с грузом/ без груза) |
% |
10/10 |
10/10 |
10/10 |
|
|
5.10 |
Тормозная система |
Электромагнитный тормоз |
Электромагнитный тормоз |
Электромагнитный тормоз |
||
|
Параметры электрической системы |
6.1 |
Мощность двигателя движения |
кВт |
3,8 |
5,5 |
5,5 |
|
6.2 |
Мощность двигателя подъема |
кВт |
8,2 |
12,5 |
12,5 |
|
|
6.4 |
Напряжение питания, номинальная емкость АКБ |
В/ А∙ч |
48/ 280 |
48/ 350 |
48/ 420 |
|
|
6.5 |
Масса АКБ |
кг |
515 |
665 |
765 |
|
|
Другое |
8.1 |
Тип управления ходом |
AC-speed control |
AC-speed control |
AC-speed control |
|
|
8.4 |
Уровень шума |
дБ(А) |
68 |
68 |
68 |
