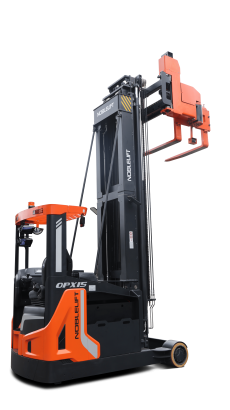

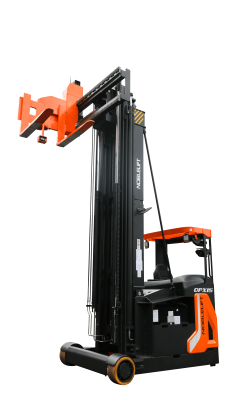

Узкопроходный штабелер Noblelift OPX15: трехсторонняя обработка грузов в проходах шириной от 1700 мм

Электрический узкопроходный штабелер Noblelift OPX15 (ричтрак с трехсторонней обработкой грузов) — это высокопроизводительное решение для складов с ограниченным пространством. Модель с грузоподъемностью 1500 кг и высотой подъема до 13 000 мм предназначена для работы в узких складских проходах шириной от 1700 мм. Оператор управляет техникой сидя в кабине, что обеспечивает комфорт при длительных сменах, а поворотная каретка вил с гидравлическим приводом позволяет обрабатывать грузы справа и слева без разворота всего штабелера. Это идеальный выбор для высотных складов (VNA — Very Narrow Aisle), распределительных центров и логистических терминалов, где требуется максимальная плотность хранения и высокая производительность.

Назначение и сфера применения узкопроходного штабелера OPX15

Узкопроходный штабелер Noblelift OPX15 создан для работы на складах, где каждый квадратный метр площади на счету. Технология трехсторонней обработки грузов (поворотная каретка вил) позволяет штабелеру забирать и укладывать паллеты справа, слева и спереди без разворота всего транспортного средства.

Основные сферы применения включают:

• Высотные склады с узкими проходами (VNA-склады) — ширина рабочего прохода составляет всего 1700 мм для паллеты 800×1200 мм, что в 2 раза уже, чем для стандартного ричтрака.
• Распределительные центры крупных розничных сетей — высокая производительность при обработке паллетированных грузов.
• Производственные предприятия — складирование сырья и готовой продукции на высоте до 13 метров.
• Продовольственные и фармацевтические склады — точное позиционирование грузов на высотных стеллажах.
• Строительные гипермаркеты (DIY) — работа с тяжелыми упаковками стройматериалов.

Ключевые технические характеристики Noblelift OPX15

Штабелер OPX15 сочетает высокую грузоподъемность с компактными габаритами, что позволяет эффективно использовать складское пространство.

Основные параметры

• Грузоподъемность, кг: 1500
• Центр нагрузки, мм: 600
• Тип управления: сидячее (оператор в кабине)
• Высота подъема (в зависимости от мачты), мм: от 5500 до 13 000
• Ширина рабочего прохода (паллета 800×1200 мм), мм: 1700
• Общая длина, мм: 3306
• Общая ширина, мм: 1270 / 1520
• Радиус поворота, мм: 2100
• Эксплуатационная масса (с АКБ), кг: 6300
• Высота защитного ограждения (кабины), мм: 2200

Ходовые характеристики

• Скорость движения с грузом / без груза, км/ч: 8 / 8,5
• Скорость подъема с грузом / без груза, мм/с: 200 / 300
• Преодолеваемый уклон, %: до 10
• Тип колес: полиуретан (PU)
• Размер передних колес, мм: Ø330×178
• Размер задних колес, мм: Ø400×152

Энергосистема

• Тип привода: электрический (аккумуляторный)
• Напряжение / емкость АКБ, В/Ач: 48 / 900 (свинцово-кислотная)
• Масса аккумулятора, кг: 1550
• Мощность двигателя движения, кВт: 7
• Мощность двигателя подъема, кВт: 12,5
• Управление: AC (переменный ток) с контроллером Curtis
• Тип аккумулятора: свинцово-кислотный (9PZS900) с возможностью боковой замены
• Опционально: литий-ионный (Li-ion) аккумулятор по требованию заказчика

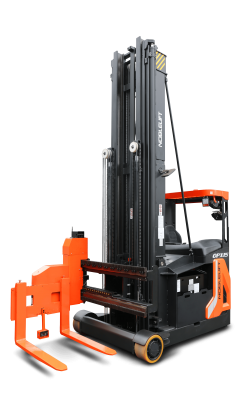

Технология трехсторонней обработки грузов: поворотная каретка вил

Ключевая конструктивная особенность штабелера Noblelift OPX15 — поворотная каретка вил с гидравлическим приводом. Благодаря этому механизму оператор может захватывать и укладывать груз справа или слева, не разворачивая при этом штабелер. Технология обеспечивает:

• Экономию складского пространства: минимальная ширина рабочего прохода от 1700 мм позволяет максимально эффективно использовать каждый квадратный метр склада.
• Высокую маневренность: штабелер свободно перемещается в узких межстеллажных коридорах, где традиционная техника не может работать.
• Универсальность: поворотная каретка подходит для работы с любыми типами паллет и позволяет передавать груз на конвейерные системы.
• Функция бокового смещения вил (Sideshift): вилы могут смещаться влево-вправо относительно каретки для точной подстройки под паллету без перестановки штабелера.

Компоненты мирового уровня: надежность без компромиссов

Noblelift использует в штабелерах OPX15 комплектующие ведущих мировых производителей, что гарантирует долговечность и высокую эффективность.

• АС-двигатели хода, подъема и рулевого управления: надежные трехфазные двигатели переменного тока, не требующие обслуживания, с функцией рекуперации энергии при торможении.
• Немецкая трансмиссия ZF GK25: точность и надежность передачи крутящего момента на ведущие колеса.
• Контроллеры Curtis (США): интеллектуальная система управления обеспечивает плавное пропорциональное управление гидравликой и движением, а также самодиагностику с отображением кодов неисправностей.
• Электроусилитель руля EPS (Electric Power Steering): значительно облегчает управление, снижая нагрузку на оператора, и делает маневрирование более точным и комфортным.
• Малошумный шестеренчатый гидравлический насос: снижает уровень шума при подъеме и опускании вил, обеспечивая комфортные условия работы.
• Технология CAN-Bus: сокращает количество проводов, упрощает диагностику и повышает надежность всей электрической системы.

Эргономика и комфорт оператора: работа без усталости

Штабелер OPX15 спроектирован с максимальным учетом комфорта оператора при длительных сменах.

• Сидячее положение в просторной кабине: в отличие от техники с оператором стоя, OPX15 позволяет работать по 8-12 часов без излишней усталости. Высокая подвеска кресла смягчает вибрацию, а регулируемая спинка поддерживает спину в правильном положении.
• Регулируемая рулевая колонка: возможность настройки положения рулевого колеса под рост и комплекцию оператора.

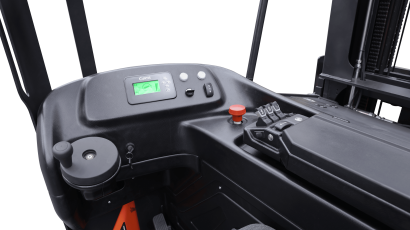

• Централизованный пульт управления: управление всеми функциями (подъем, опускание, поворот вил, боковое смещение, движение) осуществляется буквально одним касанием пальца.

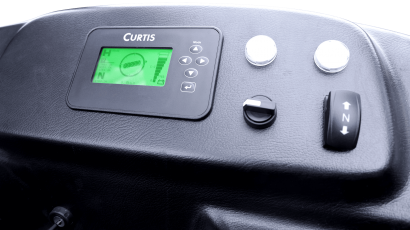

• Многофункциональный цветной ЖК-дисплей: отображает положение рулевого колеса, заряд батареи, сигналы тревоги, коды неисправностей, рабочее время и скорость движения.
• Двухэкранная система камер высокого разрешения: предоставляет водителю полный контроль над положением груза в процессе укладки на высоте до 13 метров, особенно при работе с трехсторонним захватом, когда вилы не видны напрямую.
• Отличный обзор: широкая кабина с панорамным остеклением обеспечивает хорошую видимость мачты, вил и зоны складирования.

Интеллектуальная безопасность: системы защиты оператора, груза и оборудования

Штабелер Noblelift OPX15 оснащен комплексом систем, которые обеспечивают безопасность оператора, груза и оборудования.

Устойчивость и защита от опрокидывания

• Прочная конструкция шасси и оптимизированное распределение центра масс: обеспечивают превосходную устойчивость при работе с грузами на максимальной высоте.
• Контроль ограничения скорости в поворотах: система автоматически снижает скорость при повороте рулевого колеса, предотвращая риск опрокидывания.
• Ограничители высоты подъема: автоматическое отключение подъемного механизма при достижении максимальной высоты предотвращает перегрузку и повреждение оборудования.
• Стабилизация при резком изменении направления: система активной стабилизации предупреждает опрокидывание при резком маневрировании.

Тормозная система

• Комбинация рекуперативного и гидравлического торможения: электродинамический тормоз работает при отпускании педали газа, возвращая энергию в аккумулятор, а гидравлический тормоз обеспечивает полную остановку.
• Электромагнитный стояночный тормоз: автоматическая фиксация при выключении питания или отсутствии оператора.

Безопасность при работе на высоте

• Высокоточная поперечная направляющая с компенсацией зазора: обеспечивает стабильность и точность позиционирования вил на любой высоте.
• Двухэкранная система камер: видеоконтроль положения груза на высоте, особенно актуальный при трехсторонней обработке, когда вилы могут быть не видны оператору напрямую.
• Система обнаружения перегрузки: защищает гидравлическую систему и конструкцию от повреждений при превышении допустимой нагрузки.

Аккумуляторная батарея и энергоэффективность

Штабелер Noblelift OPX15 может комплектоваться двумя типами аккумуляторов в зависимости от интенсивности работы и бюджета эксплуатации.

Стандартная свинцово-кислотная батарея 48В / 900 Ач

В стандартной комплектации используется мощная свинцово-кислотная (тяговая) батарея 48В / 900 Ач, обеспечивающая продолжительную автономную работу в течение полной смены даже при интенсивном использовании на максимальной высоте. Преимущества:

• Длительная автономность: достаточно для полной смены при высоких нагрузках.
• Боковая замена батареи: быстрая смена АКБ с помощью роликового механизма и вилочного погрузчика.
• Емкость 900 Ач: одна из самых больших в классе VNA-штабелеров.
• Масса батареи 1550 кг: способствует низкому центру тяжести и устойчивости.

Литий-ионный (Li-ion) аккумулятор (опция)

Для интенсивной эксплуатации и работы в несколько смен доступна опция современного литий-ионного (Li-ion) аккумулятора. Литий-ионное энергорешение обеспечивает ряд существенных преимуществ:

• Быстрая зарядка: полная зарядка занимает 1,5-2 часа против 8-10 часов у свинцово-кислотного аналога, позволяя использовать штабелер в несколько смен.
• Промежуточная дозарядка (opportunity charging): отсутствие «эффекта памяти» позволяет подзаряжать батарею во время любых перерывов без вреда для её ресурса.
• Отсутствие обслуживания: не требует контроля электролита и долива воды.
• Увеличенный срок службы: выдерживает до 3000-4000 циклов заряд-разряд — в 3-4 раза больше, чем свинцово-кислотные аналоги.
• Меньший вес: более легкая батарея положительно сказывается на общей маневренности и энергоэффективности штабелера.

Варианты мачт и остаточная грузоподъемность

Модель OPX15 доступна с семью вариантами трехсекционных мачт, что позволяет подобрать оптимальное решение под высоту стеллажей любого склада.

Варианты высоты подъема

• Мачта H3=5500 мм: свободный подъем 1680 мм, сложенная высота 2950 мм, максимальная высота 6770 мм
• Мачта H3=6500 мм: свободный подъем 2010 мм, сложенная высота 3280 мм, максимальная высота 7770 мм
• Мачта H3=7500 мм: свободный подъем 2350 мм, сложенная высота 3620 мм, максимальная высота 8770 мм
• Мачта H3=8500 мм: свободный подъем 2680 мм, сложенная высота 3950 мм, максимальная высота 9770 мм
• Мачта H3=9500 мм: свободный подъем 3010 мм, сложенная высота 4280 мм, максимальная высота 10770 мм
• Мачта H3=11500 мм: свободный подъем 3340 мм, сложенная высота 4610 мм, максимальная высота 11100 мм
• Мачта H3=13000 мм: свободный подъем 4177 мм, сложенная высота 5447 мм, максимальная высота 14270 мм

Важно: Максимальная грузоподъемность 1500 кг достигается только при центре нагрузки 600 мм и минимальной высоте подъема. При работе на предельной высоте необходимо руководствоваться диаграммой остаточной грузоподъемности (наклейка на мачте).

Преимущества штабелера Noblelift OPX15

• Оптимальная грузоподъемность 1500 кг: универсальное решение для большинства паллетированных грузов — от продовольственных товаров до стройматериалов.
• Высота подъема до 13 000 мм: возможность работы с высотными стеллажами (до 5-6 ярусов) без необходимости покупки более дорогой техники.
• Максимальная экономия складского пространства: ширина рабочего прохода от 1700 мм позволяет увеличить количество стеллажей на той же площади на 30-50% по сравнению с классическими ричтраками.
• Трехсторонняя обработка грузов: поворотная каретка вил с гидравлическим приводом и функцией бокового смещения — ключевая особенность, обеспечивающая высочайшую производительность в узких проходах.
• Надежность и долговечность: компоненты ведущих мировых брендов, усиленная рама и интеллектуальные системы диагностики гарантируют длительный срок службы даже при интенсивной эксплуатации в несколько смен.
• Комфорт и безопасность оператора: эргономичная кабина с сидячим местом, кондиционером (опционально), системой видеоконтроля и комплексом активных систем безопасности.
• Высокая производительность: скорость движения 8,5 км/ч и скорость подъема 300 мм/с с грузом обеспечивают быструю обработку паллет и минимальное время цикла.
• Экологичность: полностью электрический привод, возможность использования литий-ионной батареи и рекуперативное торможение — снижение выбросов CO₂ и энергопотребления.
• Простота обслуживания: доступ к основным узлам максимально упрощен, а бортовая диагностическая система отображает все коды неисправностей на ЖК-дисплее.
• Гарантия производителя: 1 год или 1500 моточасов (в зависимости от того, что наступит ранее).

Где применяется узкопроходный штабелер Noblelift OPX15?

Благодаря уникальному сочетанию высоты подъема до 13 метров, грузоподъемности 1500 кг и возможности работы в проходах шириной от 1700 мм, модель OPX15 незаменима на:

• Высотных складах с ярусными стеллажами высотой 10-13 метров (VNA-склады).
• Распределительных центрах крупных розничных сетей и интернет-магазинов с экстремально высокой плотностью хранения.
• Складах с узкими межстеллажными проходами, где традиционные ричтраки не могут работать из-за недостаточной маневренности.
• Логистических терминалах при перевалке грузов между транспортными системами.
• Производственных предприятиях с высотными системами хранения сырья и готовой продукции.
• Строительных гипермаркетах (DIY) для работы с тяжелыми упаковками стройматериалов на верхних ярусах стеллажей.
• Продовольственных и фармацевтических складах с жесткими требованиями к сохранности груза и чистоте.

Правила безопасности при эксплуатации штабелера OPX15

Согласно руководству по эксплуатации Noblelift, при работе с узкопроходным штабелером OPX15 необходимо соблюдать следующие правила:

• К управлению узкопроходным штабелером допускается только квалифицированный персонал, прошедший специальную подготовку и имеющий разрешение на управление данным оборудованием.
• Использование штабелера предусматривает работу только на подготовленных ровных и устойчивых поверхностях внутри помещений.
• Масса груза не должна превышать номинальную грузоподъемность, указанную на идентификационной табличке. При работе на высоте необходимо сверяться с диаграммой остаточной грузоподъемности.
• Обе части вил должны вставляться под паллету с грузом, нагрузка должна равномерно распределяться на вилах. Неравномерная нагрузка и подъем груза на одной стороне вил запрещены.
• Передвижение штабелера с грузом должно осуществляться при опущенных вилах, установленных в среднее положение. Управление штабелером с вилами или грузом, выходящими за пределы шасси, опасно.
• Подъем, перевозка и нахождение людей на вилах запрещены. Нахождение и перемещение людей под подъемной частью погрузчика или под вилами также запрещено.
• В случае поломки или обнаружения неисправностей следует немедленно прекратить работу.
• Перед тем как покинуть штабелер, опустите вилы в крайнее нижнее положение, поставьте штабелер на ровной поверхности, отключите питание и извлеките ключ из замка зажигания.
