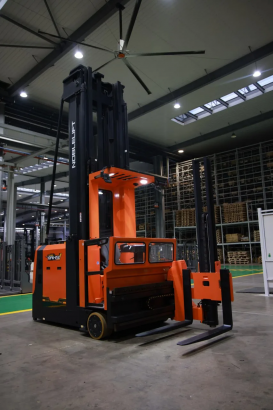

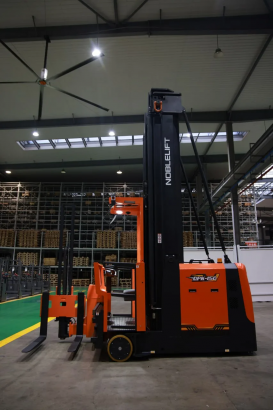

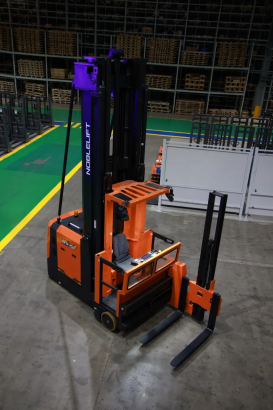

Узкопроходный штабелер Noblelift OPK-150: работа на высоте до 14,5 м в проходах шириной 1,7 м

Электрический узкопроходный штабелер с подъемом оператора Noblelift OPK-150 (человек-вверх, мачтовый штабелер) — это профессиональная техника для складов с максимальной плотностью хранения. Модель с грузоподъемностью 1500 кг и высотой подъема до 14 500 мм способна работать в проходах шириной всего 1700 мм. Оператор поднимается вместе с грузом на платформе, что позволяет выполнять одновременно штабелирование и отбор товаров поштучно на высоте до 16 метров. Машина идеально подходит для VNA-складов (Very Narrow Aisle), распределительных центров, фармацевтических и продовольственных складов, где важна максимальная экономия пространства и высокая производительность.

Ключевые особенности Noblelift OPK-150

Штабелер OPK-150 сочетает функции высотного штабелера и подборщика заказов. Оператор поднимается на рабочей платформе, что позволяет ему складировать паллеты на верхние ярусы стеллажей и одновременно отбирать товары вручную на разных уровнях. Такая концепция «два в одном» снижает потребность в дополнительной технике и ускоряет обработку заказов.

Сверхузкая ширина прохода – 1700 мм

Благодаря поворотной каретке вил на 180° и специальной компоновке, штабелер OPK-150 может работать в проходах шириной 1700 мм (измеряется между стеллажами). Это позволяет увеличить количество стеллажных линий на складе на 30–50% по сравнению с использованием обычных ричтраков. Для маневрирования в зоне главного проезда ширина прохода для разворота составляет всего 4200 мм.

Максимальная высота подъема – до 14,5 метра

Модель доступна с двух- и трехсекционными мачтами. Предельная высота подъема вил (h3) достигает 14 500 мм, а общая высота с поднятой платформой (h4) – более 17 метров. Платформа оператора поднимается на высоту до 14 930 мм (h12), а с учетом роста человека – до 16,5 метра для удобного отбора товаров. Это позволяет обслуживать высотные стеллажи с 6–7 ярусами.

Две операции – штабелирование и подбор заказов

Конструкция предусматривает раздельное управление подъемом вил и подъемом платформы. Оператор может сначала поднять паллету на вилах на нужную высоту и уложить её на стеллаж, а затем поднять самого себя на платформе для штучного отбора товаров. Комбинированный режим существенно сокращает время цикла.

Технические характеристики Noblelift OPK-150

Ниже приведены основные параметры модели на основе официальных данных производителя (исполнение с трехсекционной мачтой 9500 мм).

Базовые параметры

• Грузоподъемность (Q), кг: 1500
• Центр нагрузки (c), мм: 600
• Тип управления: сидячее или стоячее (складное сиденье)
• Привод: электрический, переменный ток (AC)
• Эксплуатационная масса (с АКБ), кг: 8880
• Нагрузка на оси с грузом, передняя/задняя, кг: 8725 / 1655

Размеры и мачта

• Ширина рабочего прохода (паллета 1200×800 мм), мм: 1700
• Радиус поворота, мм: 2090
• Общая длина (без вил), мм: 3775
• Общая ширина, мм: 1520
• Ширина по направляющим роликам, мм: 1600
• Высота сложенной мачты (h1), мм: от 4205 до 6850 (в зависимости от высоты подъема)
• Высота подъема вил (h3), мм: 6000 … 14500 (доступно 11 вариантов)
• Свободный подъем (h2), мм: от 1680 до 4177
• Полный подъем платформы (h9), мм: 1780
• Высота платформы при подъеме (h12), мм: до 14930
• Размер вил (толщина/ширина/длина), мм: 50×125×1200
• Ширина вил (b5), мм: 820
• Боковое смещение вил от центральной линии (b8), мм: 486
• Общее боковое смещение (b7), мм: 1320

Ходовые и рабочие характеристики

• Скорость движения с грузом / без груза, км/ч: 9,0 / 9,0
• Скорость подъема вил с грузом / без груза, м/с: 0,30 / 0,40
• Скорость опускания, м/с: 0,35 / 0,35
• Скорость бокового выдвижения, м/с: 0,2 / 0,2
• Шины: полиуретан (PU)
• Размер передних колес, мм: 380×192
• Размер задних колес, мм: 400×160
• Количество колес (передние / задние, x – ведущие): 2 / 1x
• Тормозная система: рекуперативное / регенеративное торможение, электромагнитный стояночный тормоз

Энергосистема

• Двигатель движения, кВт (S2 60 мин): 9
• Двигатель подъема, кВт (S3 15%): 20
• Аккумуляторная батарея (стандарт): свинцово-кислотная 80В / 620 Ач (4PZS620)
• Масса АКБ, кг: 1570
• Опционально: литий-ионная батарея 80В высокой емкости
• Система рекуперации энергии: гравитационная (восстановление энергии при опускании)
• Тип управления: AC drive control (Curtis)
• Электроусилитель руля (EPS): есть

Комплектация и опции

Штабелер OPK-150 поставляется с широким набором стандартного оборудования и может быть дооснащен под конкретные требования склада.

Стандартное оснащение

• Полная AC-система (двигатели хода, подъема, рулевого управления)
• Электроусилитель руля (EPS)
• Электрогидравлическое пропорциональное управление
• Свинцово-кислотная батарея 80В / 620 Ач с боковой заменой (роликовая выкатка)
• Центральная консоль с дисплеем (парковочный тормоз, направление, спидометр, часы, коды ошибок)
• Низкошумный шестеренный насос Eckerle (Германия)
• Система рекуперации потенциальной энергии
• Поворот вил на 180° (работа в проходах 1,7 м)
• Немецкий низкошумный редуктор
• Камера заднего вида
• Система предупреждения препятствий в проходе (лазерные датчики)
• Электромагнитная тормозная система на всех колесах
• Совмещенное управление боковым сдвигом и поворотом вил
• Функция «одна кнопка – центрирование»
• Складное сиденье (работа стоя или сидя)
• Боковая замена АКБ
• Направляющие ролики по бокам (для работы в направляющих рельсах)

Опциональное оснащение

• Литий-ионная (Li-ion) батарея 80В
• Магнитная лента навигации внутри прохода
• Электромагнитная (индуктивная) навигация внутри прохода
• Дополнительные системы безопасности

Системы безопасности и стабильности

Работа на высоте до 14,5 м требует максимальной устойчивости. OPK-150 оснащен комплексом активных систем:

• Координация скорости, высоты и нагрузки: контроллер автоматически ограничивает скорость движения при поднятых вилах или платформе, особенно на большой высоте.
• Лазерные датчики предотвращения столкновений: система предупреждает оператора о приближении к препятствиям в узком проходе.
• Камера заднего вида с дисплеем: обеспечивает видимость при маневрировании в главных проездах.
• Аварийный звуковой сигнал и проблесковый маячок: предупреждают окружающих.
• Электромагнитный стояночный тормоз: автоматически затягивается при выключении зажигания или отсутствии оператора.
• Гравитационная рекуперация: увеличивает тормозной момент и возвращает энергию в батарею.

Важно: При подъеме оператора на платформе обязательно использование страховочного ремня, закрепленного за специальную скобу.

Эргономика и комфорт оператора

Кабина штабелера OPK-150 спроектирована для длительной работы в многосменном режиме.

• Складывающееся сиденье с регулировкой: оператор может работать как сидя, так и стоя, выбирая наиболее удобное положение.
• Регулируемая центральная консоль и рулевая колонка: адаптируются под рост и предпочтения водителя.
• Большое ветровое стекло и прозрачная крыша: отличный обзор во всех направлениях.
• ЖК-дисплей с интуитивным меню: отображает скорость, заряд батареи, моточасы, коды ошибок.
• Просторное отделение для документов и мелочей, подстаканник, USB-разъем (опционально).

Преимущества использования Noblelift OPK-150

• Максимальная экономия пространства: ширина прохода 1700 мм против 2800-3000 мм у классических ричтраков. Позволяет увеличить вместимость склада до 50%.
• Оборудование «два в одном»: замена высотного штабелера и подборщика заказов, снижение инвестиций и эксплуатационных расходов.
• Высота подъема до 16 метров: обслуживание самых высоких стеллажных систем.
• Высокая производительность: скорость подъема 0,4 м/с, скорость движения 9 км/ч.
• Энергоэффективность: система рекуперации возвращает до 15–20% энергии, расходуемой на подъем.
• Гибкость выбора питания: свинцово-кислотная батарея (620 Ач) для односменной работы или литий-ионная (быстрая зарядка, многосменный режим).
• Надежность: компоненты от ведущих мировых поставщиков (редуктор — Германия, насос — Eckerle, контроллер — Curtis).
• Технологичность: полная AC-система, CAN-BUS, самодиагностика.

Варианты мачт и высоты подъема

Модель OPK-150 доступна с двух- и трехсекционными мачтами.

Двухсекционные мачты (ZT)

• Высота подъема h3 от 6000 до 10500 мм
• Общая высота подъема (вилы + платформа) до 12280 мм
• Полный свободный подъем обеспечивает работу внутри фургонов

Трехсекционные мачты (DT)

• Высота подъема h3 от 6500 до 14500 мм
• Общая высота подъема до 16280 мм
• Максимальная высота сложенной мачты h1 при h3=14500 мм составляет 6850 мм
• Платформа оператора поднимается на h12 до 14930 мм, а высота отбора (h15) — до 16530 мм

Производитель предоставляет полные таблицы соответствия h3, h1, h4, h12, h15 для каждого типоразмера.

Области применения узкопроходного штабелера OPK-150

Данная модель рекомендована для:

• Крупных распределительных центров с высотными стеллажами (продукты питания, напитки, бытовая химия, фармацевтика).
• Интернет-магазинов, где требуется высокая скорость комплектации заказов с разных ярусов.
• DIY-гипермаркетов (строительные материалы, оборудование).
• Складов с ограниченной площадью (узкие проходы, максимальная плотность).
• Холодильных складов (опциональная защита от низких температур).

Гарантия и сервис

Официальный дистрибьютор Noblelift в России — ООО «НоблЛифт Рус» (Санкт-Петербург). На технику предоставляется гарантия 1 год или 1500 моточасов. Широкая сервисная сеть обеспечивает оперативное техническое обслуживание, ремонт и поставку оригинальных запасных частей.

Оптимизируйте складское пространство и повысьте производительность с узкопроходным штабелером Noblelift OPK-150. Оборудование позволяет работать в проходах шириной 1,7 м, поднимать грузы и оператора на высоту до 16 метров, совмещая две складские операции в одной машине.

Свяжитесь с нами для подбора оптимальной конфигурации (высота мачты, тип батареи, дополнительные опции навигации). Наши специалисты помогут рассчитать необходимую высоту подъема, ширину проходов и предложат наиболее экономически эффективное решение. Оставьте заявку на сайте или позвоните по телефону, указанному в разделе контактов.
